坂口ペルチェキット
坂口ペルチェキットは、ペルチェユニットと溫度コントローラーを組み合わせたセット品です。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお?dú)葺Xにどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > 電熱材料?周辺機器他 > ペルチェ素子?冷卻ユニット > 坂口ペルチェキット
ペルチェキット（SPE-UC-100）
セット內容（商品コード：SPE-UC-100A）
SPE-UC-100用ペルチェユニット
冷卻から加熱までの広範囲のペルチェユニット
プレート表面溫度が-16℃～+80℃の溫度範囲で制御ができます
標準仕様
| 溫調方式 | ペルチェ素子による電子溫調 | |
|---|---|---|
| 外形寸法 | W120×D120×H129 | |
| プレート寸法 | 80×80 | |
| プレート最高許容溫度（℃） | 80 | |
| 放熱方式 | ファンによる強制空冷 | |
| 使用環境溫度（℃） | 0～40 | |
| 電子クーラー能力 | 最大吸熱量 | 34W（周?chē)鞙囟?5℃、冷卻板溫度25℃時） |
| 最大溫度差 | 40K（周?chē)鞙囟?5℃、冷卻板熱負荷0W時） | |
| 定格電圧?電流 | ペルチェ素子 | DC14V 6.0Amax（吸熱量＝0W 最大溫度差時） |
| ファンモーター | DC12V 0.21A | |
| 溫度センサー仕様 | 白金測溫抵抗體 Pt100Ω ３導線式 規定電流 2mA |
|
| ペルチェ素子仕様 | DC17.5Vmax 6.0Amax 最大吸熱量 57W |
|
| 商品コード | SPE-UC-100A | |
デジタルペルチェコントローラ
 前面 |
 背面 |
 側面 |
標準仕様
| 入力電圧 | AC100V (85V～132V) |
|---|---|
| 消費電力 | 150VA (Max) |
| 出力電圧/電流 | ペルチェ側 DC14V/10A (Max) |
| センサー | 3線式白金測溫抵抗體 (Pt100Ω) |
| 制御方式 | PID型電圧抑制方式 |
| 溫度設定範囲 | -50℃～+150℃以?xún)?nèi)(※) |
| 溫度精度 | ±0.3℃または設定値の±0.5% |
| 表示精度 | 0.1℃表示 |
| 外形寸法 | W110×D230×H155 |
| 質量 | 2.6kg |
※溫度設定範囲は使用可能範囲の數値です。ペルチェユニットの溫度範囲に設定してご使用ください。
ペルチェキット（SPE-UC-200）
セット內容（商品コード：SPE-UC-200A）
SPE-UC-200用ペルチェユニット
標準仕様
| 溫調方式 | ペルチェ素子による電子溫調 | |
|---|---|---|
| 外形寸法 | W186×D124×H149 | |
| プレート寸法 | 140×70 | |
| プレート最高許容溫度（℃） | 100℃ | |
| 放熱方式 | ファンによる強制空冷 | |
| 使用環境溫度（℃） | 0～40 | |
| 電子クーラー能力 | 最大吸熱量 | 50W（周?chē)鞙囟?5℃、冷卻板溫度25℃時） |
| 最大溫度差 | 39ｋ（周?chē)鞙囟?5℃、冷卻板熱負荷0W時） | |
| 定格電圧?電流 | ペルチェ素子 | DC14V 10Amax（吸熱量＝0W 最大溫度差時） |
| ファンモーター | DC12V 0.21A | |
| 溫度センサー仕様 | 白金測溫抵抗體 Pt100Ω ３導線式 規定電流 2mA |
|
| ペルチェ素子仕様 | DC17.5Vmax 6.0Amax ×2個（並列） 最大吸熱量 57W ×2個 |
|
| 商品コード | SPE-UC-200A | |
デジタルペルチェコントローラ
前面 |
背面 |
側面 |
標準仕様
| 入力電圧 | AC100V (85V～132V) |
|---|---|
| 消費電力 | 150VA (Max) |
| 出力電圧/電流 | ペルチェ側 DC14V/10A (Max) |
| センサー | 3線式白金測溫抵抗體 (Pt100Ω) |
| 制御方式 | PID型電圧抑制方式 |
| 溫度設定範囲 | -50℃～+150℃以?xún)?nèi)(※) |
| 溫度精度 | ±0.3℃または設定値の±0.5% |
| 表示精度 | 0.1℃表示 |
| 外形寸法 | W110×D230×H155 |
| 質量 | 2.6kg |
※溫度設定範囲は、使用可能範囲の數値です。ペルチェユニットの溫度範囲に設定してご使用ください。
ペルチェユニット（參考品）
型式：TKG-311-130（受注生産品）
標準仕様
| 冷卻方式 | サーモモジュールによる電子冷卻方式 |
|---|---|
| 外形寸法 | W120×D100×（H79） |
| プレート寸法 | 80×80 |
| プレート表面溫度（℃） | -16℃～80 |
| ペルチェ素子定格 | 最大電圧：DC12Ｖ 最大電流：6.0A 最大吸熱量：31W（※） |
| 放熱方式(強制空冷） | ファンモーターDC12V（±15%） |
※最大吸熱量は周?chē)鞙囟?5℃、周?chē)鞙囟趣壤鋮s板の溫度差0℃時の値です。

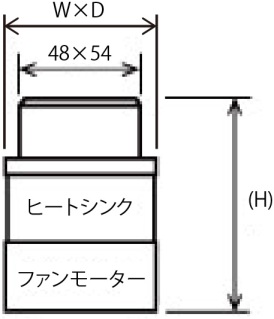

型式：TKG-311-1500（受注生産品）
標準仕様
| 冷卻方式 | サーモモジュールによる電子冷卻方式 |
|---|---|
| 外形寸法 | W60×D60×（H75） |
| プレート寸法 | 48×54 |
| プレート表面溫度（℃） | -14～+80 |
| ペルチェ素子定格 | 最大電圧：DC12V 最大電流：4.0A 最大吸熱量：19W（※） |
| 放熱方式(強制空冷） | ファンモーター DC12V |
※最大吸熱量は周?chē)鞙囟?5℃、周?chē)鞙囟趣壤鋮s板の溫度差0℃時の値です。
型式：TKG-8010-100（水冷式）（受注生産品）
標準仕様
| 冷卻方式 | サーモモジュールによる電子冷卻方式 |
|---|---|
| 外形寸法 | W250×D230×（H48） |
| プレート寸法 | 200×200 |
| プレート表面溫度（℃） | -25～+80 |
| ペルチェ素子定格 | 最大電圧：DC24V 最大電流：12.0A 最大吸熱量：127W（※） |
| 放熱方式 | 水冷式ヒートシンク |
※最大吸熱量は、放熱側水溫+20℃、流量3L/min、放熱側水溫と冷卻板の溫度差0℃時の値です。
